一、背景介紹
2016年1月21日，國務院辦公廳印發了《關于推進農業水價綜合改革的意見》（國辦發〔2016〕2號），要求建立健全農業水價形成機制；農業用水價格總體達到運行維護成本水平，農業用水總量控制和定額管理普遍實行，可持續的補貼和節水獎勵機制基本建立，先進適用的農業節水技術措施普遍應用，農業種植結構實現優化調整。
本方案通過水權分配到戶、用水用電計量收費、用水補貼、節水獎勵、水權交易等方法，提升農民節水積性，終實現農業用水總量控制。
二、產品簡介
三相預付費電表分別用于計量額定頻率50Hz的三相交流有功電能，具有預付費控制、負載控制、時間控制及RS485通信等功能，性能指標符合GB/T17215.321-2008標準。該表是改革傳統用電體制、實現電能商品化解決收費難、調節電網負荷狀態以及提高用電管理水平的理想計表。產品符合企業標準Q31/0114000129C035-2017《導軌式安裝電能表企業標準》的要求。
1、基本功能
電能計量：正反向有功、無功電能計量以及三相分相正向有功電能；
電量測量：基本電參量測量U、I、P、Q、S、PF、F；
脈沖輸出：有功脈沖輸出、時鐘脈沖輸出；
通訊功能：支持紅外通訊和兩路RS485通訊，同時支持Modbus、DL/T645-07。

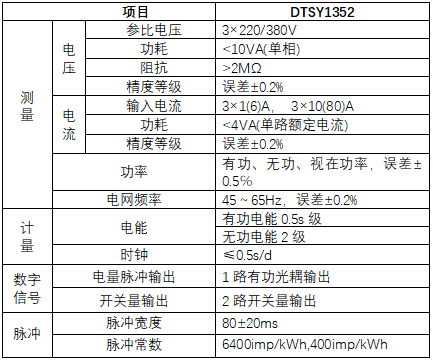

2、技術參數
3、主要特點
具備射頻功能，使用非接觸式射頻卡購電；
刷卡取電，再次刷卡停電并取回剩余金額/時間；
支持按電價購電和按時間購電；
具備報警功能，當剩余電量不足時，電表背光常亮提醒用戶購電；
具備科學的控制功能，如超負荷自動斷電功能，單次灌溉時間斷電功能。
余額為0時電表自動跳閘斷電；
超過設定使用時間的余額會自動存入電表，隨時可以刷卡取回自己的余額；
支持一表多卡，一卡多表使用；
卡內可記錄本次充值后的近10條用電記錄，再次充值后清除。

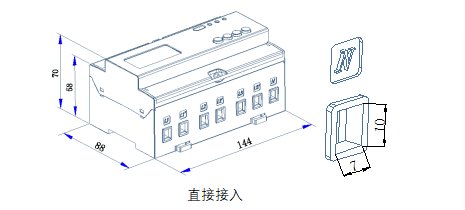

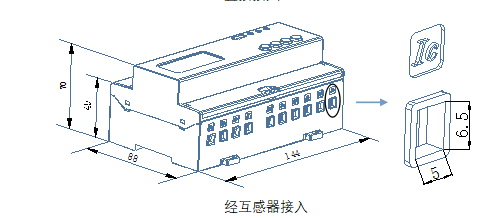

4、外形及安裝尺寸（單位：mm）
注：經互感器接入的接線力矩應不大于2.0N·m。
5、接線與安裝
DTSY1352三相三線直接接入
DTSY1352三相四線直接接入
DTSY1352三相四線經互感器接入
DTSY1352三相三線經互感器接入
輔助功能接線示意圖
注：1.17、18為時鐘與有功脈沖復用端子，默認為有功脈沖。
2.跳閘時需往41引入電壓，40接對應斷路器控制端。
3.42、43合閘端子可用于控制電操機構等特定裝置合閘。
4.41、43端子接的保險絲耐壓值應大于當前電壓系統的電壓等級，額定電流為3-5A。
