三相智能電表的工作原理是怎么樣的呢？本文以DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表為例，向您簡單介紹一下三相智能電表的工作原理。
三相智能電表工作原理
一、DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表簡介
DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表，適用于三相有、無功電能計量。
它由MCU控制部分、電能計量部分、液晶顯示部分和通訊部分等組件構成，符合標準GB/T17215.321-2008和GB/T17215.323-2008。
本款表能計量正反向有功總電量；能計量正反無功總電量和四象限無功電量；能計量分相正反有無功電量；LCD液晶雙行顯示功能；有功、無功功率脈沖接口、RS-485通信接口和遠紅外通信接口；具有斷相、逆相序狀態LED報警提示；帶有軟時鐘，可以實現電量過月結算功能；具有高可靠穩定性，測量寬線性范圍,掉電不丟失電量等特點。
二、DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表工作原理圖

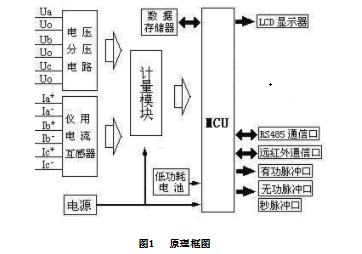

圖一：三相智能電表工作原理圖
三、原理及特點
本產品為直接接入式或經電流互感器接入式三相交流有功電能表。由電流互感器、電能計量專用芯片、MCU、非易失性存儲器、液晶顯示屏、通信接口等電路模塊構成。
電壓、電流模擬信號進入電能計量芯片進行電能量的計算，其結果以數據形式輸出，MCU再對此數據進行分析處理，并將相關結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。
四、本站往期文章回顧：
1、智能電表各部分的工作原理是怎樣的
預付費電表的電能計量部分使用的是電能計量模塊，由分壓器完成電壓取樣，取樣電阻完成電流取樣，取樣之后的電壓電流信號由乘法器轉換為功率信號再經相應變換后產生表示用電多少的脈沖序列，其中高頻電能脈沖代表瞬時有功功率，經光偶隔離后輸出用作校驗脈沖與光偶相串的發光二管可作電能計量指示。經十六分頻和驅動后成為低頻電能脈沖，累計此脈沖即可計算有功電能進行電能計量。（鏈接查看文章詳情：智能電表各部分的工作原理是怎樣的）
2、單相智能電表的工作原理
單相智能電表采用了超大規模數字信號處理芯片、保存信息的存貯器、485通訊、GPRS通訊和紅外通訊、大畫面寬溫液晶顯示等先進技術。電能表采用了先進的SMT表面貼裝工藝，外殼采用高強度、阻燃環保材料、造型新穎、美觀適用,具有較高的絕緣強度和耐腐蝕性。該表集眾多功能于一體，具有電能量計量、信息存儲及處理、實時監測、信息交互等功能。本文為您簡單介紹它的工作原理說明及工作原理框圖。（鏈接查看文章詳情：單相智能電表的工作原理）
3、多用戶智能電能表工作的原理
當把電度表連接被測電源電路時，電流量線圈和工作電壓線圈中就會有交變電流穿過，這兩個交變電流各自在他們的變壓器鐵芯中造成交變的磁通；交變磁通越過鋁盤，在鋁盤中磁感應出渦流；渦流又在電磁場中遭受力的作用，進而使鋁盤獲得轉距（積扭矩）而旋轉。負荷耗費的輸出功率越大，根據電流量線圈的電流量越大，鋁盤中磁感應出的渦流也越大，使鋁盤旋轉的扭矩就越大。即轉距的尺寸跟負荷耗費的輸出功率正比。（鏈接查看文章詳情：多用戶智能電能表工作的原理）
