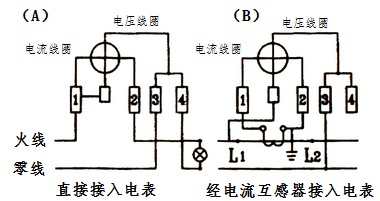

單相智能電表的接法有兩種：直接接入法，經互感器接入法。

單相電表接線法

1、直接接入法

如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。直接接入法：單相電度表共有四個接線端子，從左至右按1、2、3、4編號，接線一般有兩種一般是1、3接進線，2、4接出線；另一種是按1、2接進線，3、4接出線。無論何種接法，相線(火線)必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。

2、經互感器接入法

在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。

接法有兩種：

①單相電度表內5和1端未斷開時的接法。由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。

②單相電度表內5 和1端短接片已斷開時的接法。由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。
