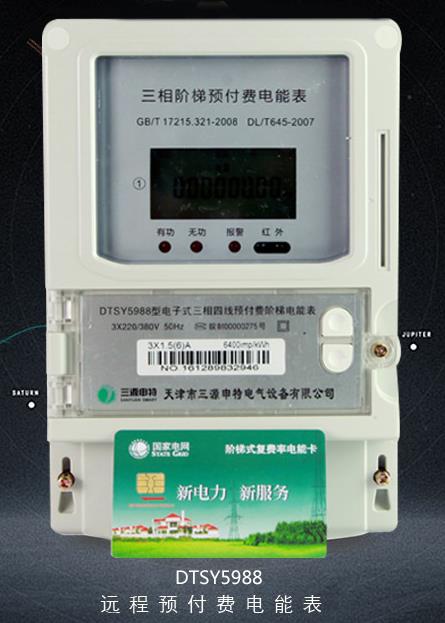

圖示：三相四線預付費階梯電能表
步驟一、接線口分別是一到十一。三根火線用A，B，C來表示，零線用N來表示。
步驟二、拿起根火線A。然后接接口一，然后接接口二。接口三空置，將電線拉長備用。
步驟三、拿起第二根火線B，接接口四，然后接接口五。接口六空置，將電線拉長備用。C火線與七八九接口的連接方法跟上面一樣。
步驟四、火線分別接了三個輸入接口，也就是一四七三個借口，用于將電流接入三個電流線圈，只有有電流通過，電流線圈才可以發揮作用計算各個參數。
圖示：三相四線電表線路圖
步驟五、為了實現閉合回路，將負載（就是家里的燈泡，冰箱，電磁爐等用電器，叫負載。）接入三相電表。將之前拉長備用的三根電線，也就是接口三，六，九三個接線口，都接入負載端，可以分別接入三個控制負載的電閘，這也就是有不同的幾個電閘的原因。
步驟六、將零線接入。零線需要接入第十個接線口，作為閉合回路的末端。
步驟七、后一個接線口接的是負載的另一端?？刂曝?fù)載的電閘有左右兩個端口，之前三六九接線口一般接左端，這時候十一號接線口接負載右端。注意這并不是后一段，零線才是閉合回路的后一段，所以后一個接線口一定不要接零線，不然很容易短路。
