一、智能電表三相三線與三相四線的區別電表接線原則
不同的電表的接線方式是有所不同的，例如單相電表和三相電表的接線方式就有所不同；有但是無論對于什么電力儀表來說，都是只有兩種回路：電壓回路和電流回路。
智能電表 因此無論何種電力儀表它的接線原則都是基于這兩點：
1.電流線圈與負載串聯，或者接在電流互感器的二次側；
2.電壓線圈與負載并聯，或者接在電壓互感器的二次側。

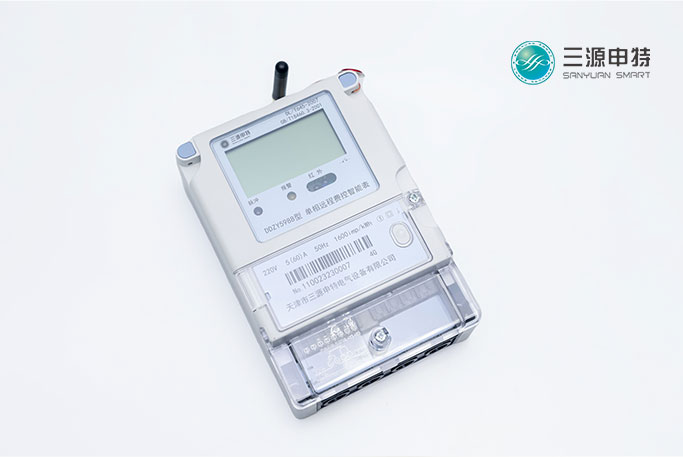

智能電表三相三線與三相四線的區別_智能電表_預付費電表_天津三源申特電表
單相電表接線方式
智能電表 相比于三相電表，單相電表的接線較為簡單。在低電壓小電流線路中，電表可直接接在線路上，如圖（A）所示。
電表端蓋（即圖中標有1、2、3、4的那一排方框）都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經電流互感器與負載相連，如圖（B）所示
單相電表接線實物圖
智能電表 三相三線制和三相四線制的區別和含義
我們決定是否使用三相三線制還是用三相四線制的電表，是由用戶的進線和用電性質決定。 如果用戶是純?nèi)嘀齐娖?，如三相變壓器，三相電?dòng)機等，可以使用三相三線制線路，三相三線制只有三根線，沒有零線，就只能用三相三線制的表。
智能電表 如果用戶有單相負荷又有三相負荷，那就是三相四線制或三相五線制（多零線接地線）線路，就要使用三相四線制的電表。 三相三線制線路沒有調整能力，要求三相負荷基本平衡。所以三相三線制電表和三相四線制電表，接線方式也有所不同。
三相三線制接線方式
三相三線有功電表的接線：三相三線有功電表（機械表）有兩個驅動部件組成，兩個鋁盤固定在一個轉軸上，對外共有8個接線端。
三相四線有功電表的接線
三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上大的不同是其共有11個這么多接線端，該接線方式常用在動力與照明混合的供電電路。接線圖如下：
智能電表 接線解析
三相四線有功電表直接接入，火線U、V、W分別接在1、4、7端，3、6、9端接負載，零線接10號端，11號端接負載另一端。
三相四線有功電表經電流互感器接入，火線U、V、W分別接電流互感器一次側首端L1，一次側末端L2端接負載，電度表1、4、7端分別接電流互感器二次側首端K1,3、6、9端分別接二次側末端K2，電表2、5、8端分別接電流互感器一次側L1端，其連片應拆下。為保證安全，電流互感器二次側末端K2應分別接地。右圖為接線圖的模擬演示，大家注意電流互感器與電表的接線。
