一、三相電子式電能表的工作原理與基本結構三相電子式電能表工作原理與基本結構
1、按其工作原理的不同，可分為模擬乘法器型、三相電子式電能表和數字乘法器型三相電子式電能表。
預付費電表2、一般來說，三相電子式電能表由六個部分組成：電源單元、電能測量單元、中央處理單元(單片機)、顯示單元、輸出單元、通信單元。
3、正常供電時，三相電子式電能表的工作電源通常有三種實現方式：工頻電源(即變壓器降壓)、阻容電源(電阻和電容降壓)、開關電源。
4、三相電子式電能表的顯示單元主要分為LED數碼管和LCD液晶顯示器兩種，后者功耗低，并支持漢字顯示。
5、三相電子式電能表的關鍵部分是電能測量單元
預付費電表6、時分割乘法器是許多三相電子式電能表的關鍵部分，它通常由三角波發生器、比較器、調制器、濾波器四個部分組成。
7、若某三相電子式電能表的啟動電流是0.01Ib，過載電流是6Ib，則A/D型的電能表要求A/D轉換器的位數可以是10，A/D的位數取決于Imax和
Imin的比值，6÷0.01=600，而29＜600＜210，即要求A/D的位數至少是10位。預付費電表

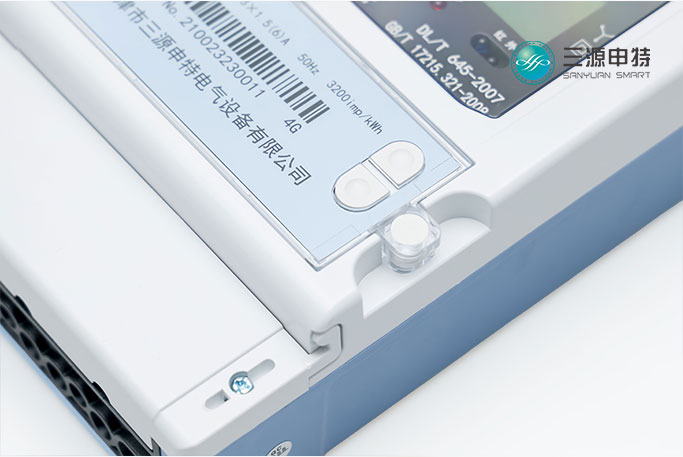

三相電子式電能表的工作原理與基本結構_智能電表_預付費電表_天津三源申特電表
8、U/F(電壓/頻率)轉換器組成的電能測量單元，其作用是產生正比于有功功率的電能脈沖。
9、采用電阻網絡作為電能表的電壓采樣器的更大特點是線性好和成本低，缺點是無法實現電氣隔離。采用電壓互感器的更大優點是可實現初級和次級的電氣隔離，并可提高電能表的抗干擾能力，缺點是成本高。
預付費電表10、檢定無源脈沖電能表誤差：通常在脈沖正端施加一個VDD=＋5～12V的直流電源，有的現場校驗儀或電能表檢定裝置具有這一電源，中間串聯R=5～10Ω的電阻，再輸入給檢定脈沖回路。
預付費電表11、單片機就是將微型計算機所具備的幾個基本功能，如中央處理單元CPU、程序存儲器ROM、數據存儲器RAM、定時計數器Timer/Counter、輸入輸出接口I/O等，集成到一塊芯片中而構成小型計算機。
12、單片機的總線可以分為三種：地址總線AB、數據總線DB、控制總線CB。
13、單片機按數據總線的寬度可分為四種類型：4、8、16、32。目前較為流行采用的是8位。
14、在同一時刻可以同時發送和接收數據的串行通信模式稱為全雙工
預付費電表15、I2C總線以1根串行數據線SDA和1根串行時鐘線SCL實現了全雙工的同步數據傳輸。
16、幾種典型的電能表的通信方式：三相電子式電能表與外界的通信方式大都采用串行異步半雙工的通信方式，通信接口主要有RS-232-C、RS-485和直接光學接口三種方式。
二、天津三源申特電表簡述天津三源申特電氣設備銷售有限公司堅持以研制開發為基石、以銷售為龍頭、以生產為軸心的經營理念，逐步形成了以科技為基礎、以市場為向?qū)?、以質量為根本、以制度為保證的管理體系。目前天津市三源申特電氣設備銷售有限公司的產品已經銷往各地，主要銷往天津、新疆、江蘇、吉林、河南、河北、山東、山西等地區，并出口到非洲。預付費電表我們的主營產品有：智能電表、智能水表、三相智能電表、單相智能電表、導軌式智能電表、燃?xì)庵悄茈姳?/strong>、智能熱量表 預付費電表
